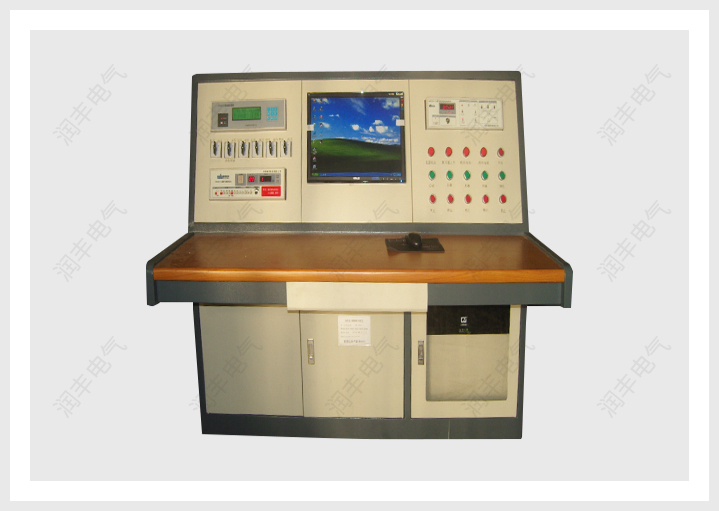

電機綜合試驗臺
發布日期：2018-10-12 瀏覽次數：1017
一、 本試驗裝置的試驗對象
|
種類 |
最大容量 |
額定數據 |
||
|
電機 |
直流電機 |
1250kKW |
勵磁電壓： |
電樞電壓:1000V/850V/660V/800V/400V/ 220V |
|
勵磁電流： |
電樞電流： |
|||
二、 本試驗裝置試驗項目
(一) 直流發電機和直流電動機
1) 匝間耐壓測試(使用測試單元:ZJ-12S匝間耐壓試驗儀)
2) 換向器片間絕緣檢測(使用測試單元:HXNS換向器片間絕緣測試儀)
3) 溫度測量(使用測試單元：紅外溫度測試儀)
4) 電機轉速測量(使用測試單元:ZDZS－I型電機振動轉速測試儀)
5) 振動測量(使用測試單元:ZDZS－I型電機振動轉速測試儀)
6) 繞組直流電阻測量(使用測試單元：BKZ-E型變壓器直流電阻快速測試儀)
7)空載試驗(使用測試單元：3PEM-II型 電機瞬態測試儀)
8) 負載試驗(使用測試單元：3PEM-II型電機瞬態測試儀)
9)堵轉試驗(使用測試單元：3PEM-II型電機瞬態測試儀)
三、本裝置組成部份
該裝置分成二個部份：直流發電機及電動機電源調節部份，勵磁調節部份為了以后維護及試驗方便，此二部份的控制系統獨立設計，測試部份由PC機統一控制各測試單元進行自動測試(并與交流電機測試設備兼容)，同時保留手動測試功能，但其結果可以輸入PC機形成報表，并可查詢、打印等。總體柜體布置圖見附錄1(部份示意圖)。
四、技術方案圖

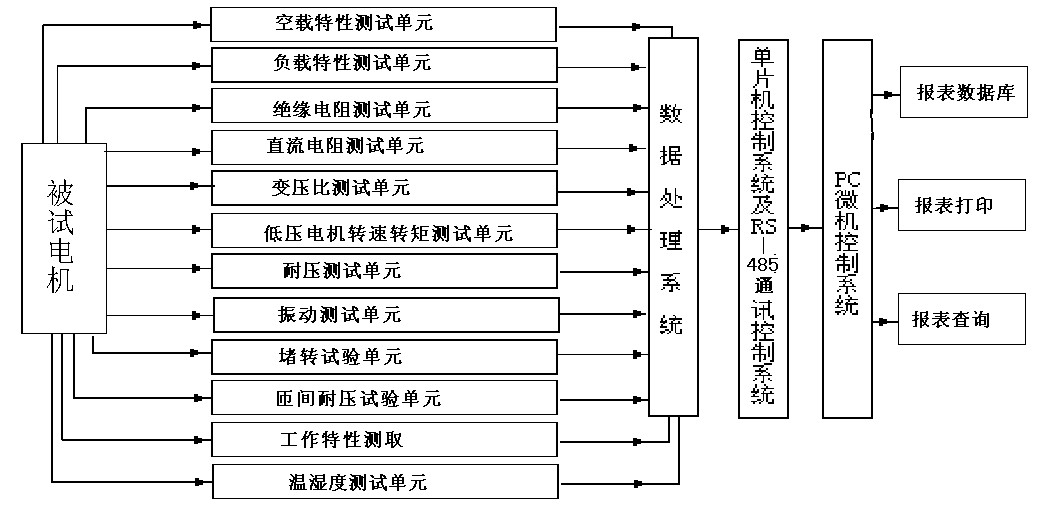

1、 電機試驗控制柜及測試單元總體設計框圖
